Šiame straipsnyje mes sužinosime, kaip surinkti paprastą schemą, kurią įjungia paprastas rankos plojimas. Schema nėra nauja, tačiau ji bus naudinga pradedantiesiems pasidaryti.
Инструменты и материалы:
-Мосфет IRF 3205;
–Транзистор BC 557;

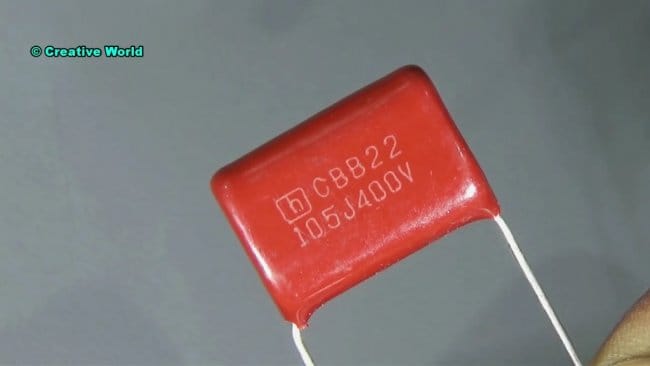

-Пленочный конденсатор 400 В;

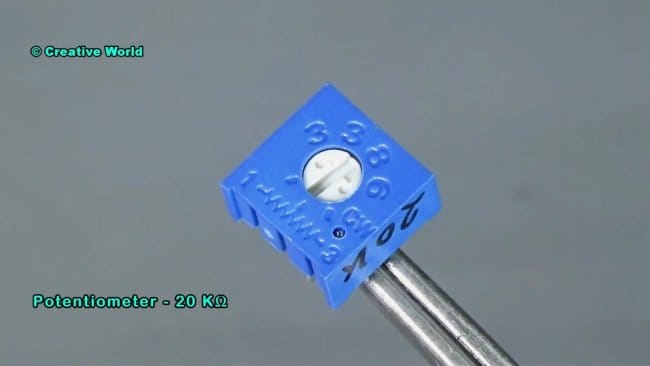

-Переменный резистор 20 кОм;

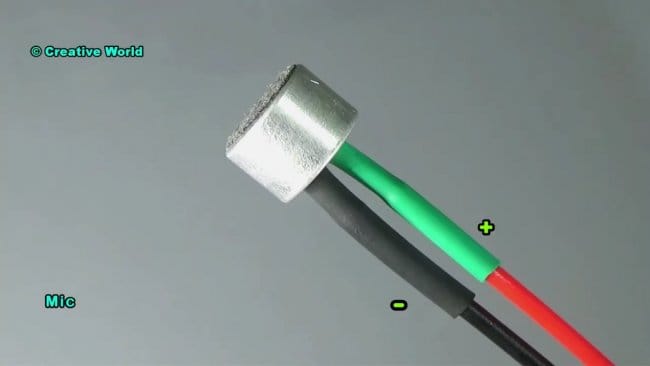

-Электретный микрофон;

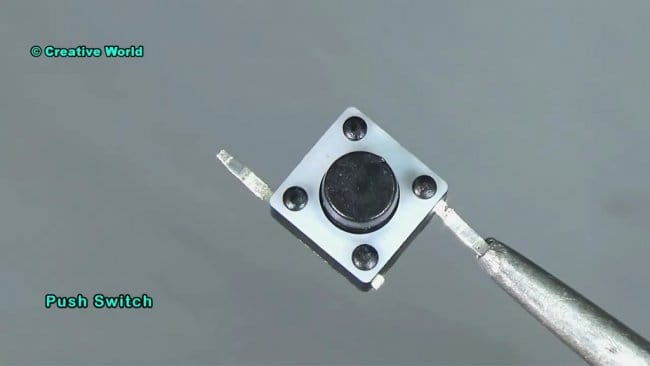

-Тактовая кнопка;
-Светодиод 4В;
-Аккумулятор 3,7 В;
-Батарейный отсек;
-Провод;
-Паяльные принадлежности;
Шаг первый: распиновка транзисторов

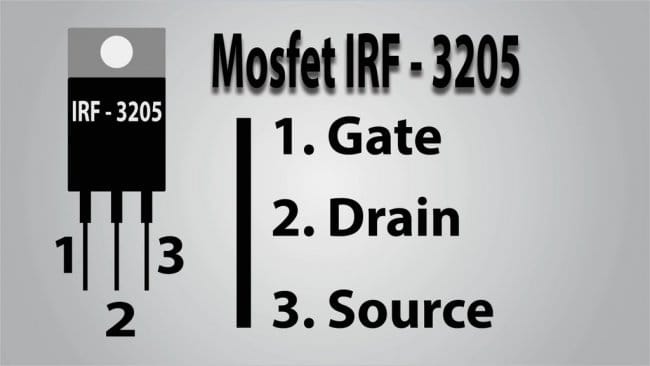

Mosfet IRF 3205 – это N-канальный MOSFET. У него 3 ножки. Эти 3 ноги имеют разные названия. Если считать с левой стороны – 1) З-затвор (G-gate); 2) С-сток (D-drain); 3) И-исток (S-source).

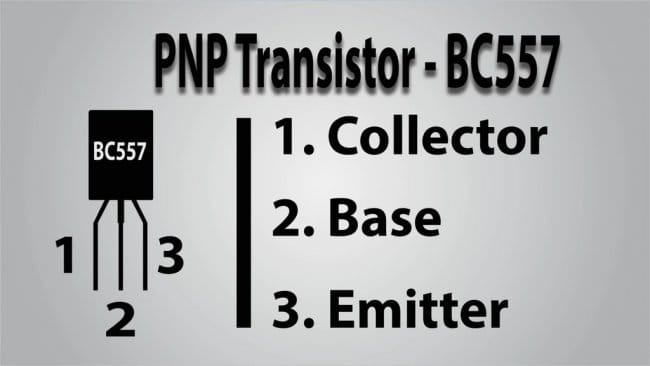

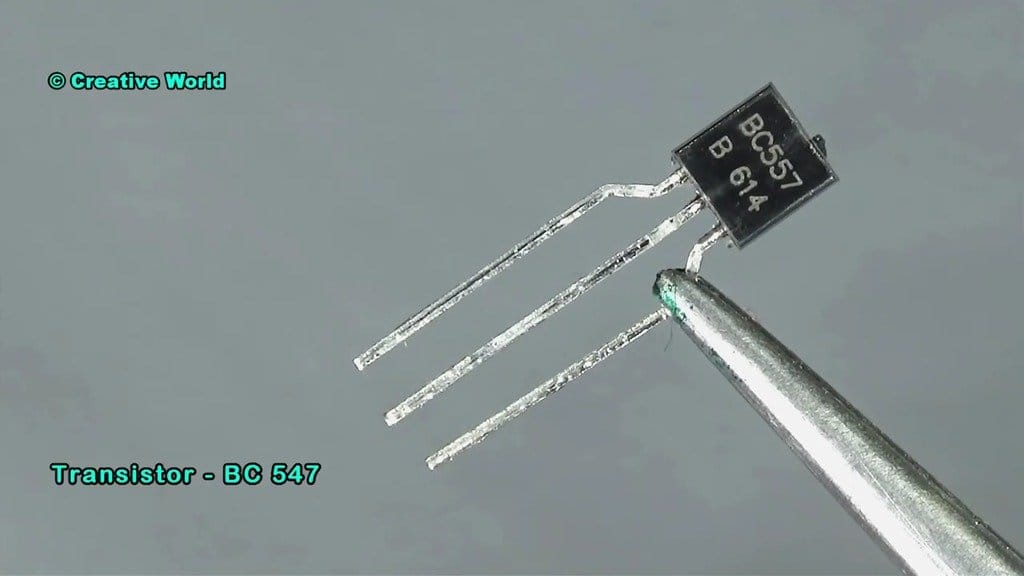

Транзистор – BC 557 – это PNP-транзистор. У него 3 ножки. Эти 3 ноги имеют разные названия. Если считать с левой стороны, первый слева вывод – коллектор, второй – база, третий – эмиттер.

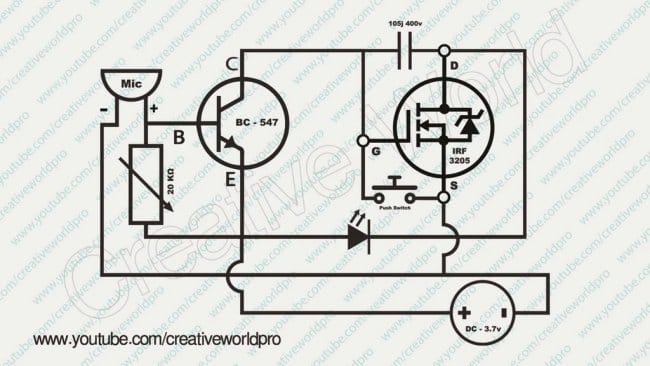

Шаг второй: монтаж

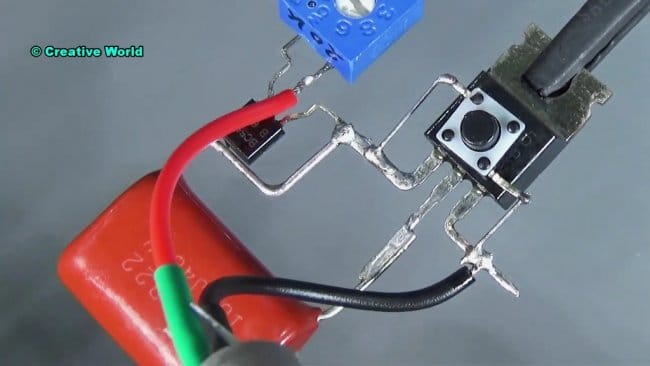

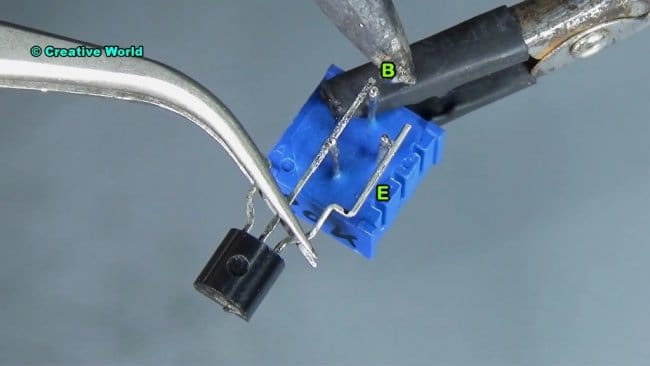

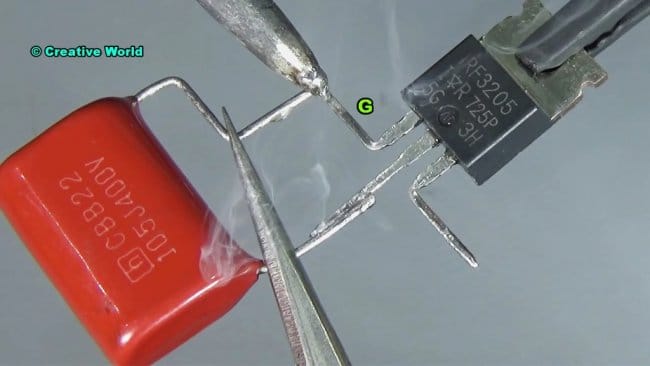

Приступаем к монтажу. Соединяем пленочный конденсатор с затвором и стоком Mosfet. Затем мы соединяем базу и эмиттер транзистора через переменный резистор.
Подключаем коллектор транзистора с затвором Мосфета. Припаиваем контактные площадки переключателя к затвору и истоку Мосфета.

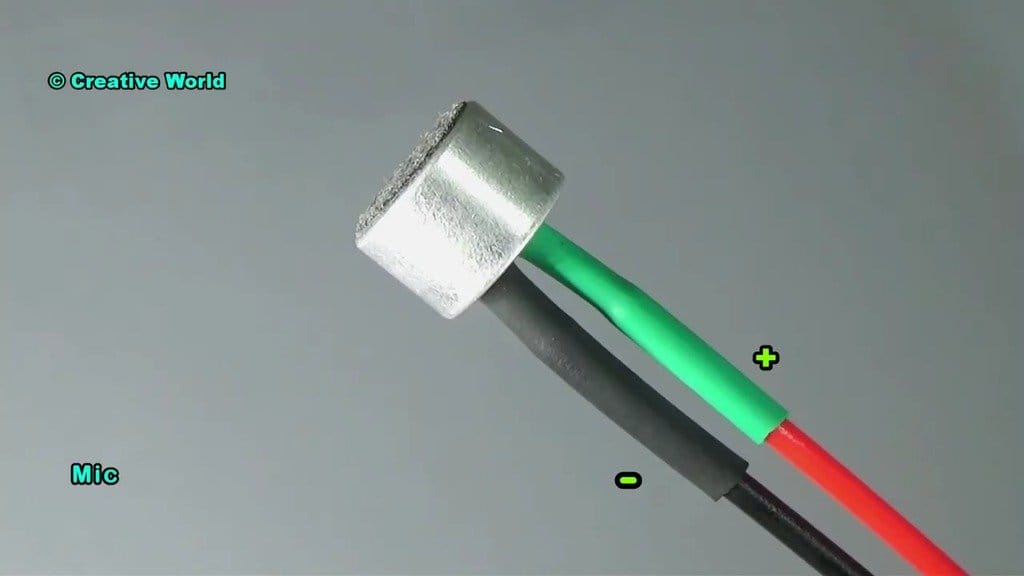

Соединяем положительную ножку микрофона с ножкой базой транзистора и отрицательную ножку микрофона с ножкой истока Mosfet.

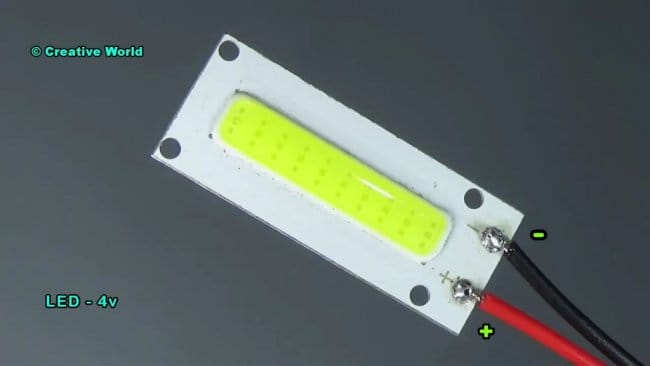

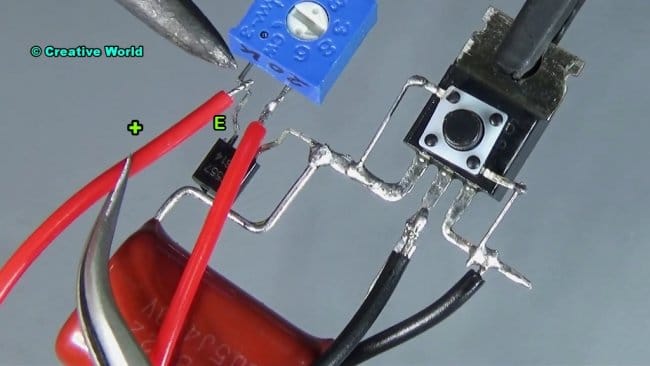

Дальше нужно подключить светодиодный светильник DC-4v к цепи. Подключаем положительную ножку светодиода к эмиттеру транзистора, а отрицательную ножку светодиода – к стоку Mosfet.

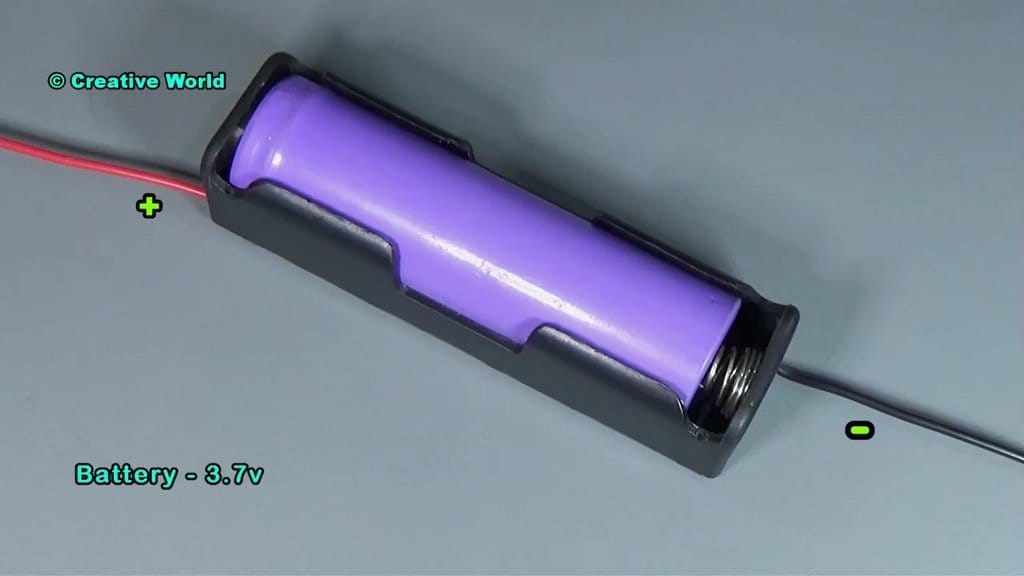

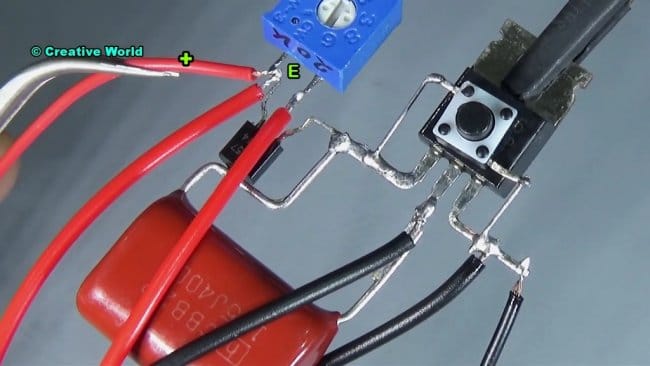

В качестве источника питания используется аккумулятор 3,7В. Подключаем отрицательный провод держателя к ножке истока Mosfet, а положительный провод к ножке эмиттера транзистора.

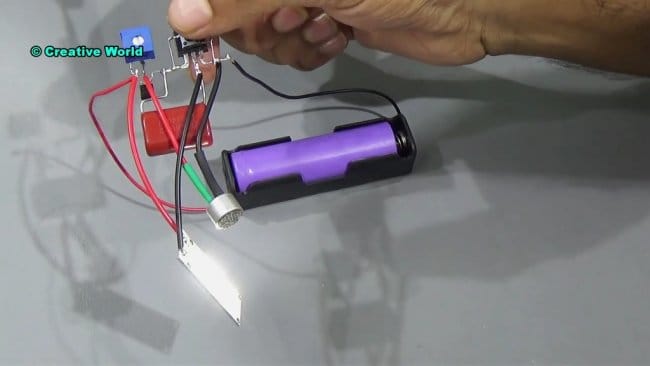

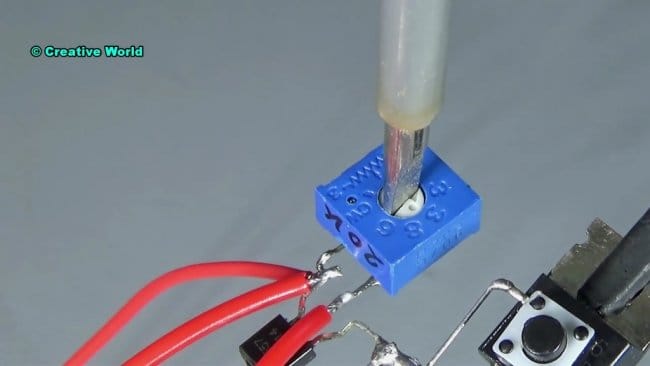

Все готово. Для того чтобы светодиод загорелся нужно просто хлопнуть в ладоши. Выключается схема нажатием на кнопку.
Весь процесс по сборке схемы можно посмотреть на видео.
