Parduodama daugybė skirtingų žibintų, skirtingų formų, spalvų ir techninių charakteristikų, tačiau ką galima palyginti su „pasidaryk pats“ dalyku…

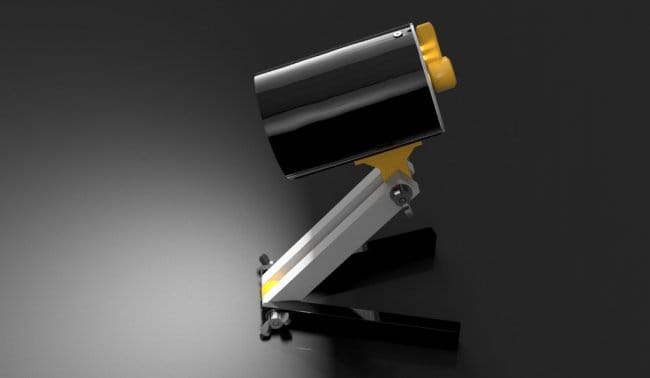

Šiame straipsnyje „pasidaryk pats“ meistras mums pasakys, kaip galite 3D spausdinti lempą. Žinoma, mes kalbame tik apie atvejį, visos kitos dalys turi būti perkamos.
Šviestuvas gaminamas dviem versijomis: su reguliatoriumi ir su jungikliu.
Įrankiai ir medžiagos:
-Matinio akrilo 3 мм;

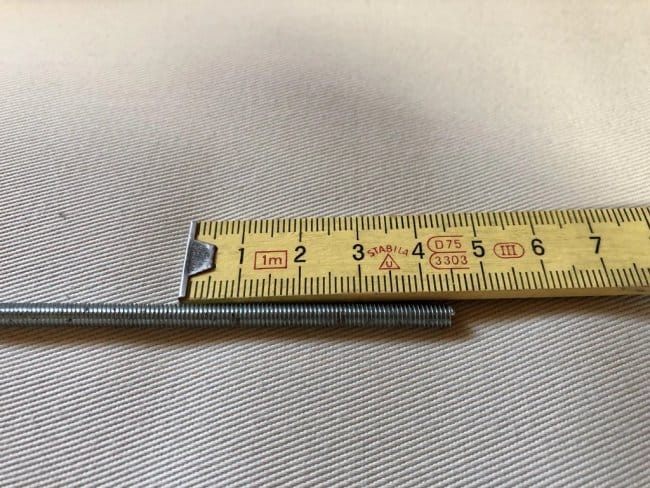

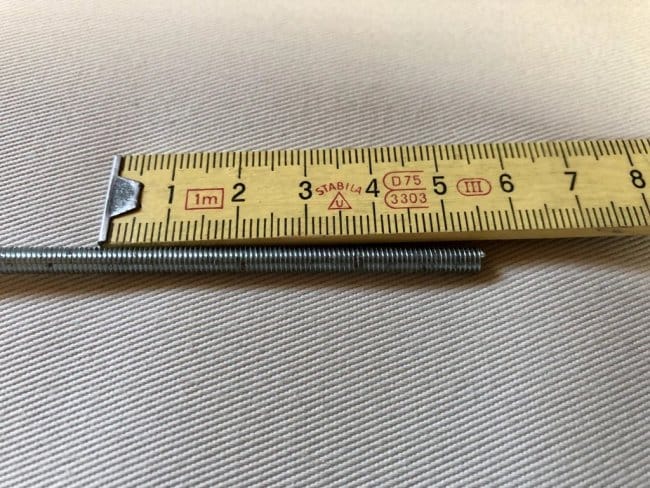

–Шпилька Ø 4×55 мм;-Шпилька Ø 4×45 мм;
-Шпилька Ø M3x20 мм – 2 шт;
-Барашковые гайки Ø 4 мм – 4 шт;
-Шайбы Ø 15×4,5мм – 10 шт;
-Саморезы -5 шт;
-Резиновые накладки (ножки);
-Провод;
-Сверло Ø 2 мм;
-Лобзик ручной;
-Паяльник;
-Припой;
-Супер клей;
-Наждачная бумага;
-Отвертка;
-Шуруповерт;
-Разъем постоянного тока;
-Патрон 4G;
-2-позиционный тумблер;
-Лампа 4G 2,5W / 250Lm;
-Димер DC 1,8V – 12V 2A;
-Адаптер питания 12 В переменного / постоянного тока;

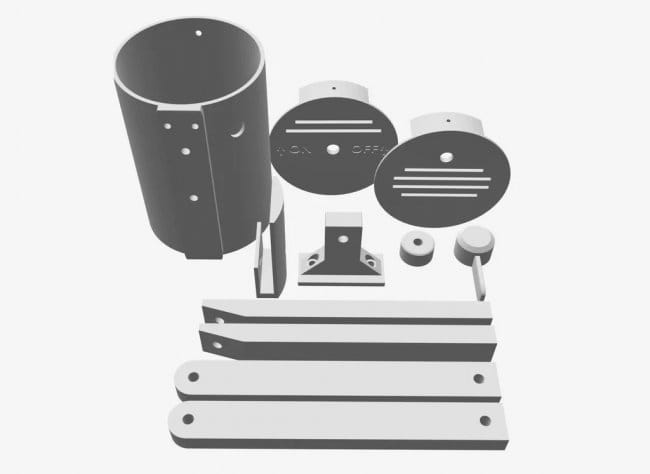

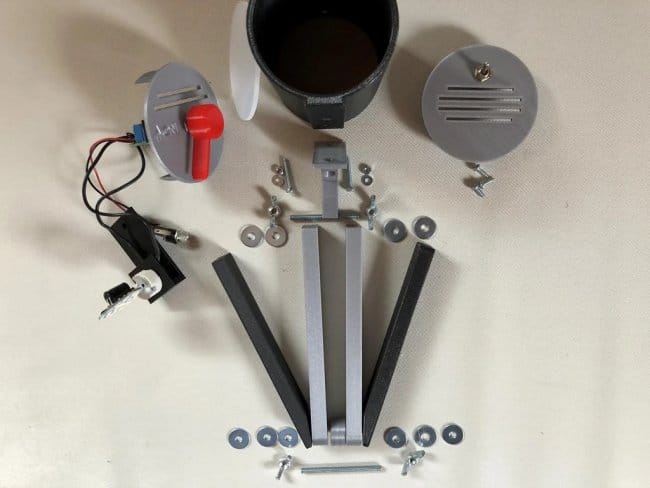

Шаг первый: 3D-печать
Первым делом нужно напечатать детали. Файлы для печати можно скачать ниже. Все детали, кроме двух, печатаются в одном экземпляре. Детали BSL_Tube_foot.stl и BSL_Tube_leg.stl печатаются по две. Деталь BSL_Tube_dimmswitch.stl нужна только для версии с димером.
Характеристики печати следующие:
Принтер: I3 MK3S
Поддержка: Нет
Разрешение: 0,18
Заполнение: 20%
Цвет нити: Galaxy Black, Silky Silver; Romantic Red
Материал нити: PLA
BSL_Tube_back_dimm.stl
BSL_Tube_back_switch.stl
BSL_Tube_dimmswitch.stl
BSL_Tube_foot.stl
BSL_Tube_head.stl
BSL_Tube_leg.stl
BSL_Tube_light_socket.stl
BSL_Tube_neck.stl
BSL_Tube_spacerwasher.stl
Шаг второй: светорассеиватель

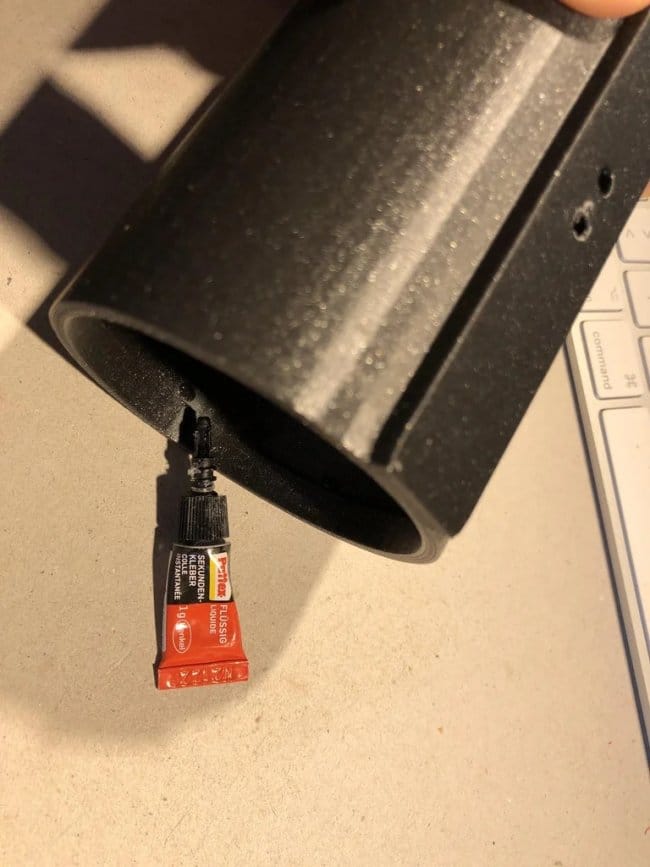

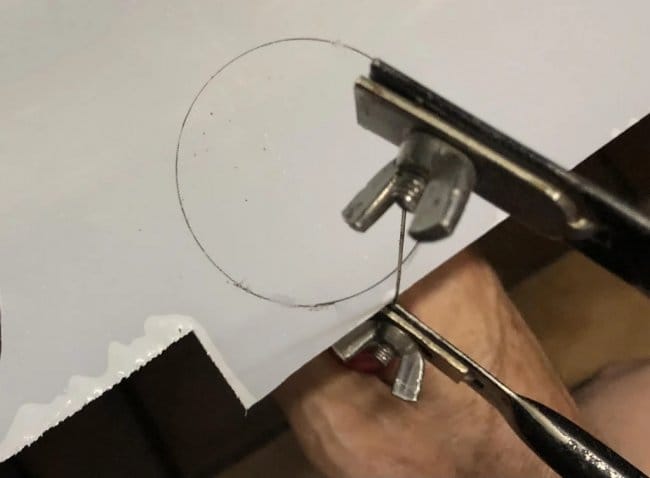

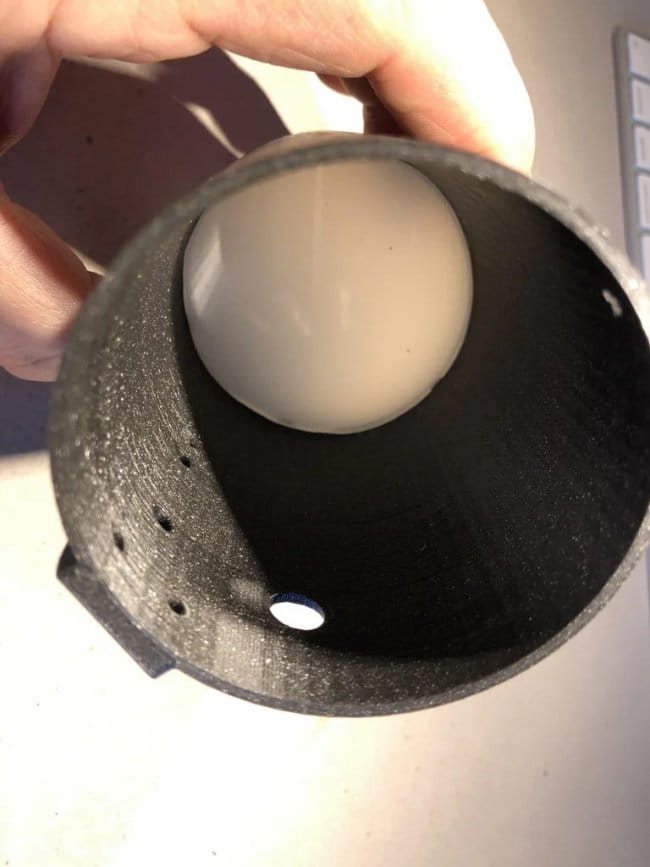

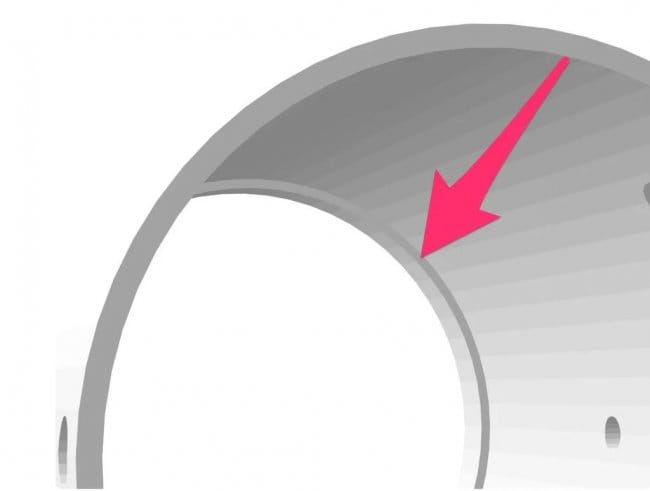

После печати основного корпуса мастер вырезает из акрила диск, устанавливает его в передней части корпуса и фиксирует клеем.
Шаг третий: держатель светодиодов

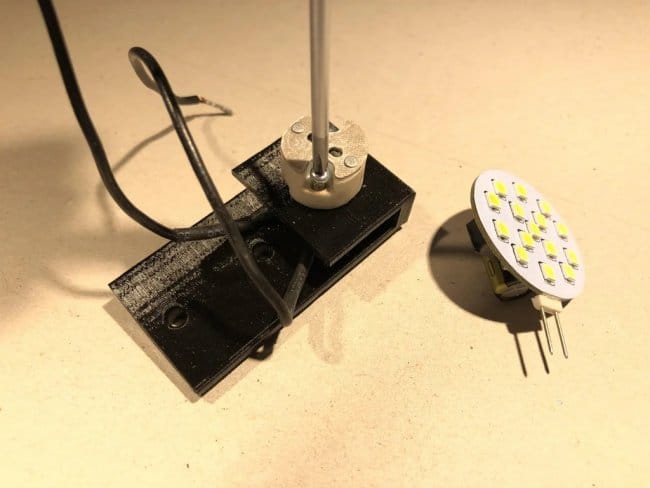

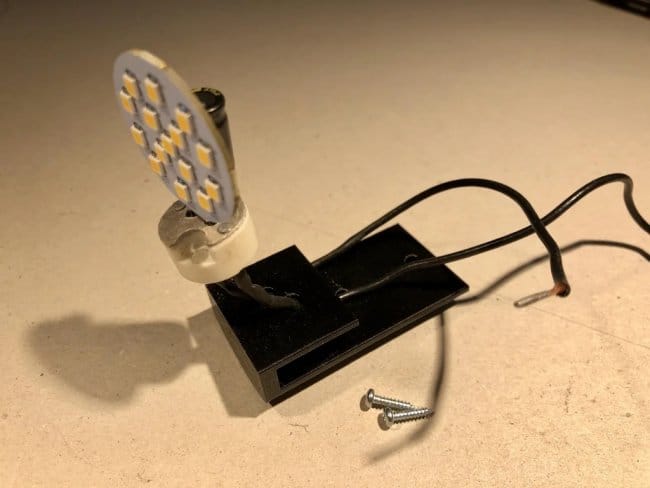

Теперь понадобится распечатанная часть «BSL_LED Lamp_lightsocket.stl» и патрон лампы 4G.

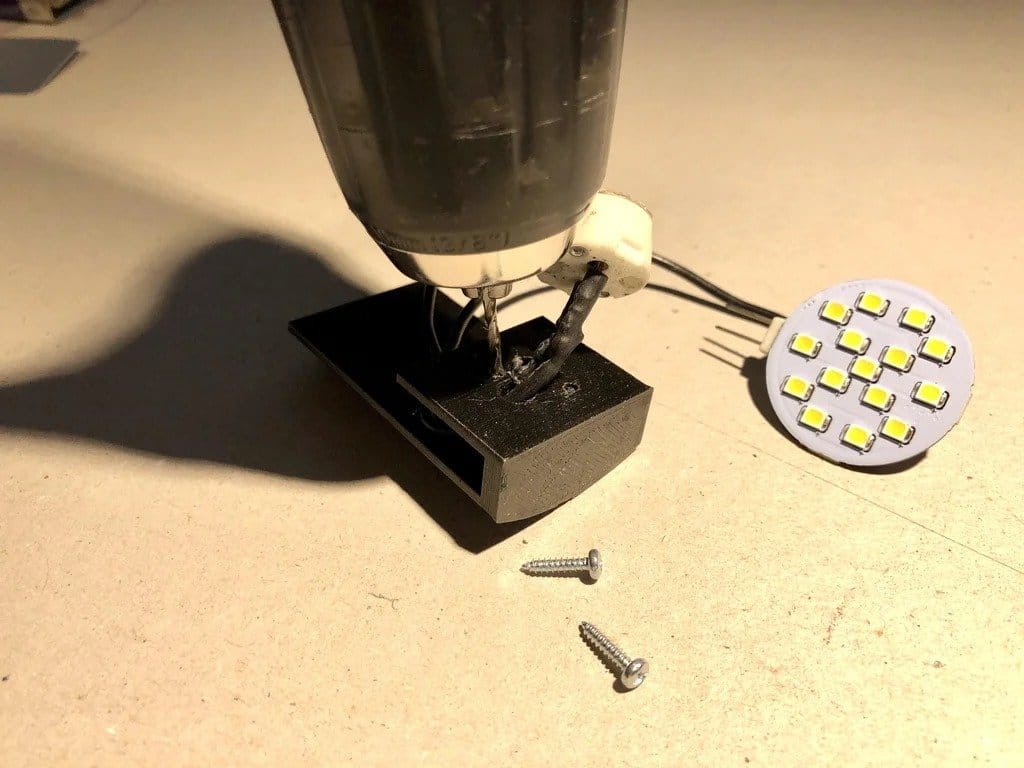

Чтобы прикрепить патрон лампы к „BSL_LED Lamp_lightsocket.stl”, нужно просверлить два отверстия диаметром 2 мм. Пропускаем два провода основания через отверстие в „BSL_LED Lamp_lightsocket.stl”. Крепко держите обе части вместе и сверлим два отверстия в патроне лампы в печатной части.
Прикручиваем патрон лампы двумя саморезами Ø 2,2x 2,9 мм к «BSL_LED Lamp_lightsocket.stl».

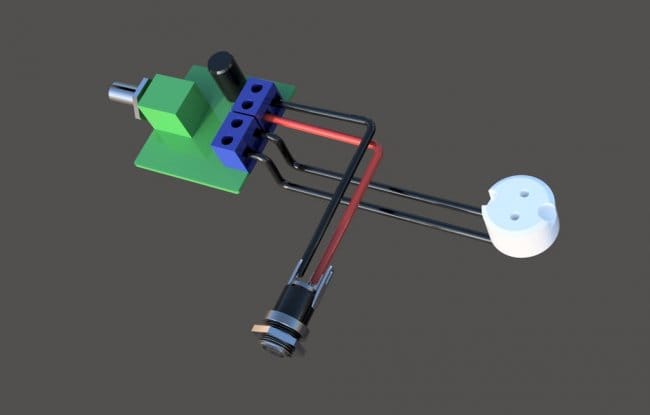

Шаг четвертый: схема

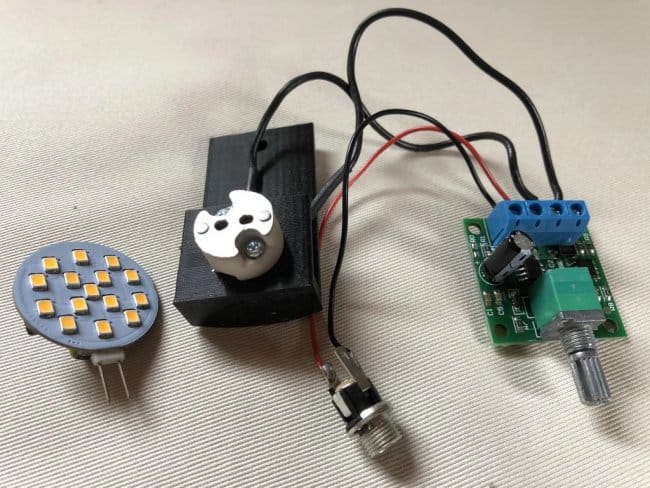

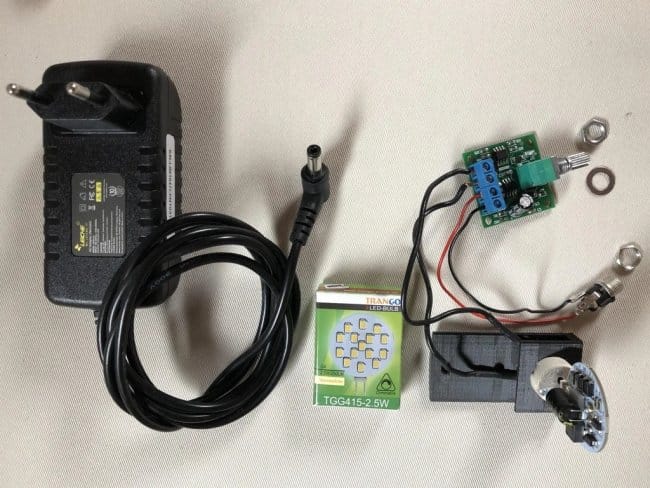

Светильник имеет два варианта схемы. В первом варианте в схеме устанавливается диммер.

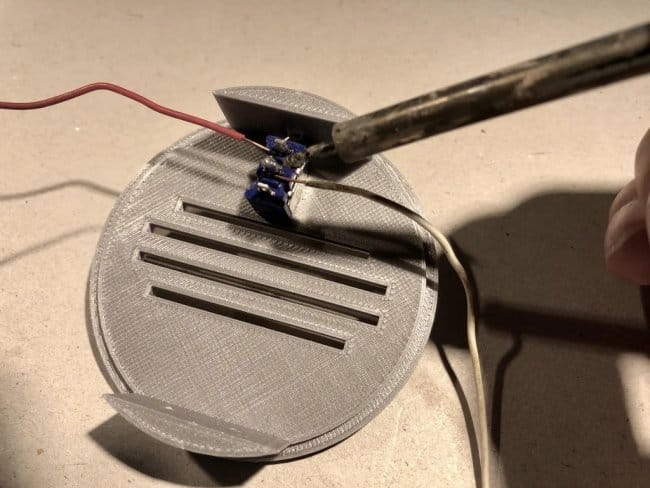

Во втором варианте устанавливается тумблер.
Шаг пятый: сборка корпуса

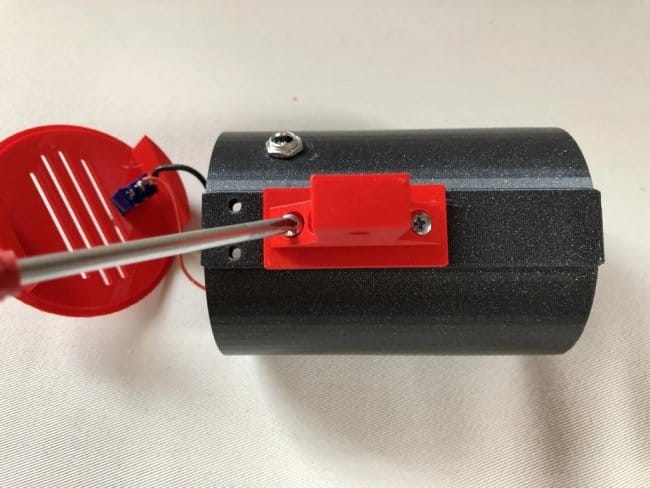

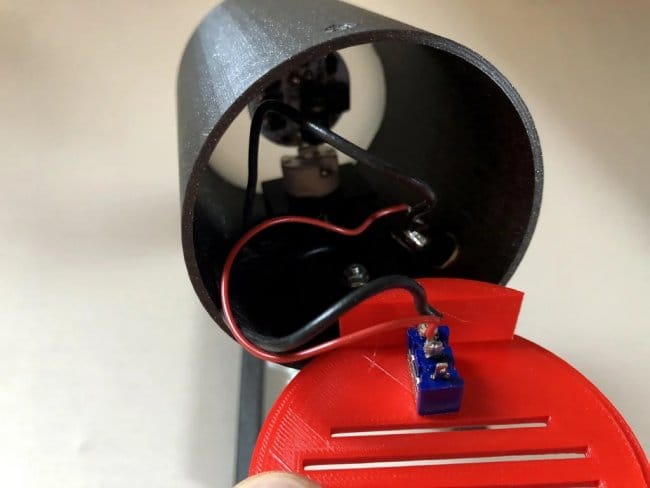

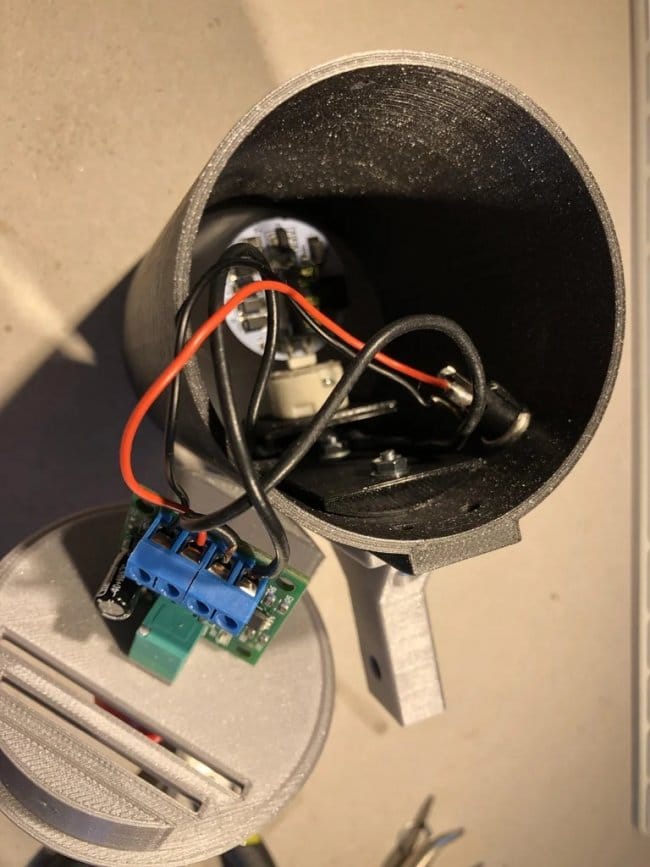

Теперь можно приступить к сборке. Сначала мастер устанавливает внутрь корпуса электронику. Затем прикручивает кронштейн.

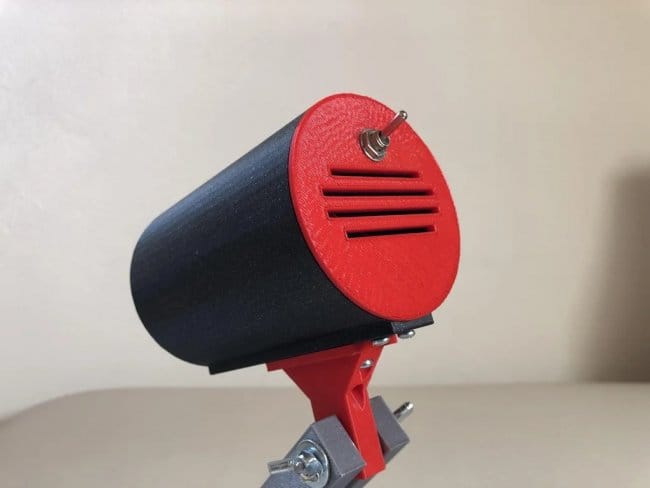

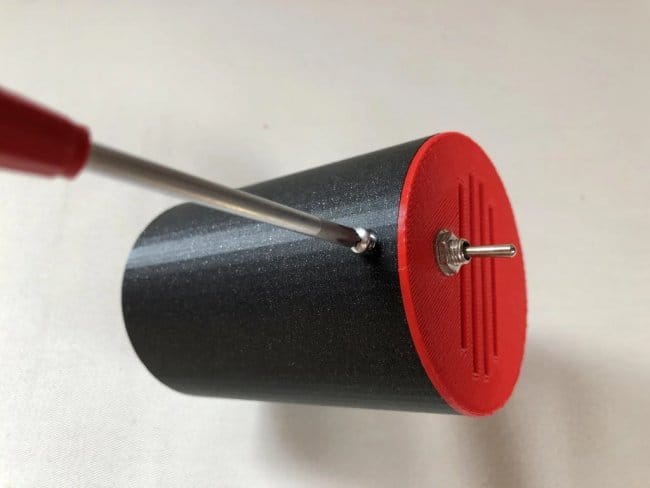

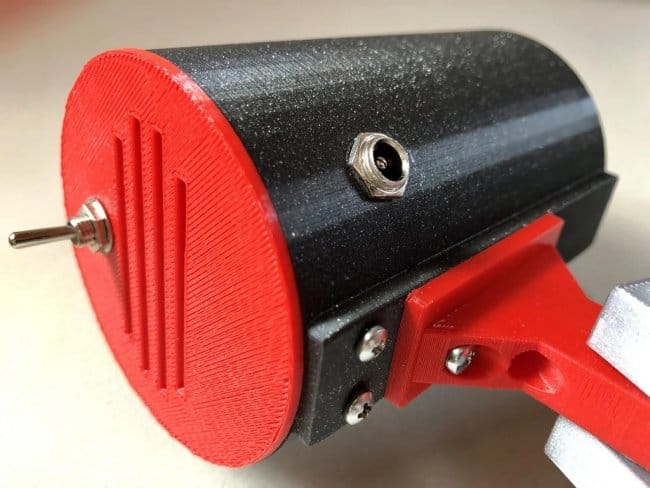

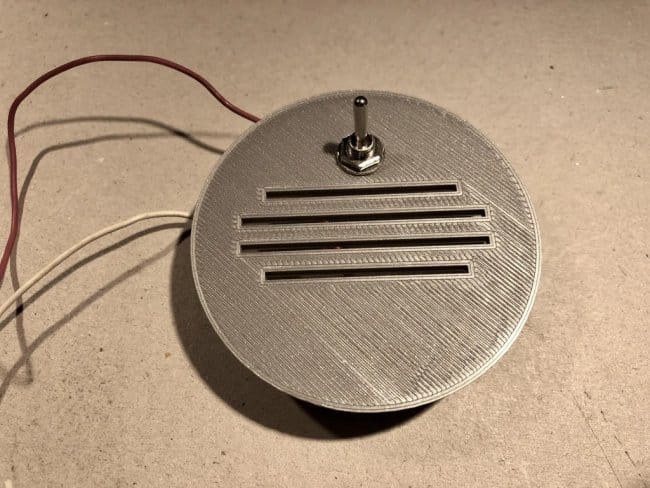

Устанавливает заднюю крышку с тумблером/диммером.

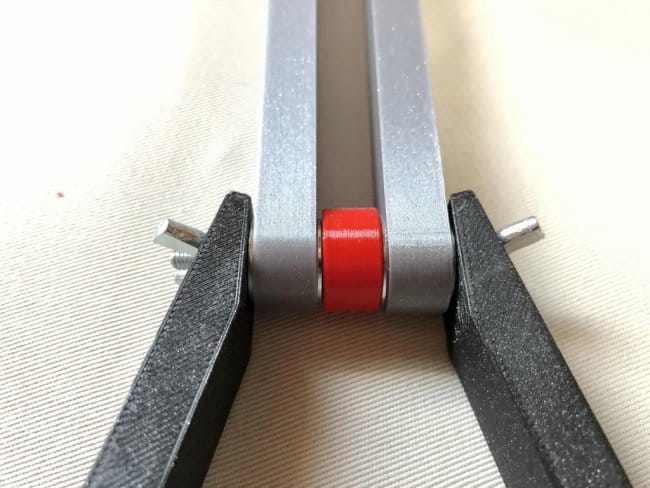

Шаг шестой: ножки

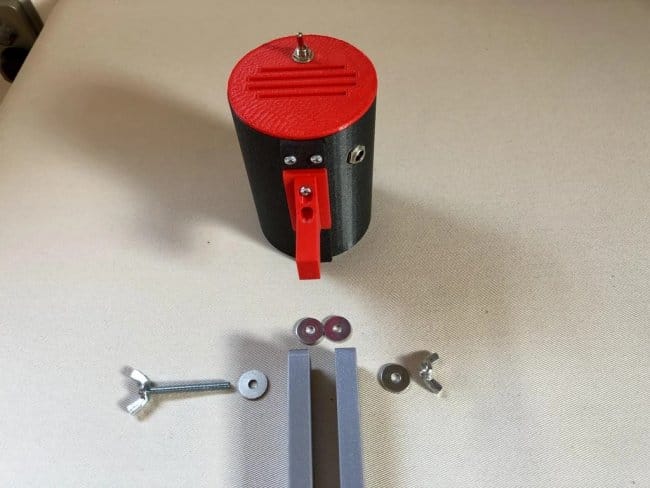

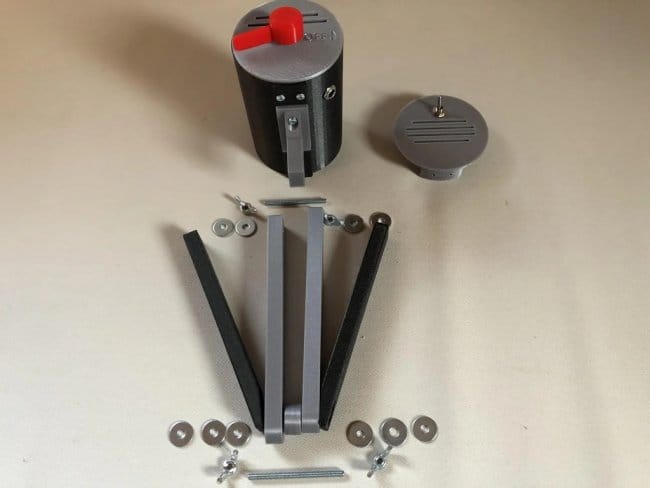

Теперь нужно собрать ножки и прикрутить их к кронштейну.

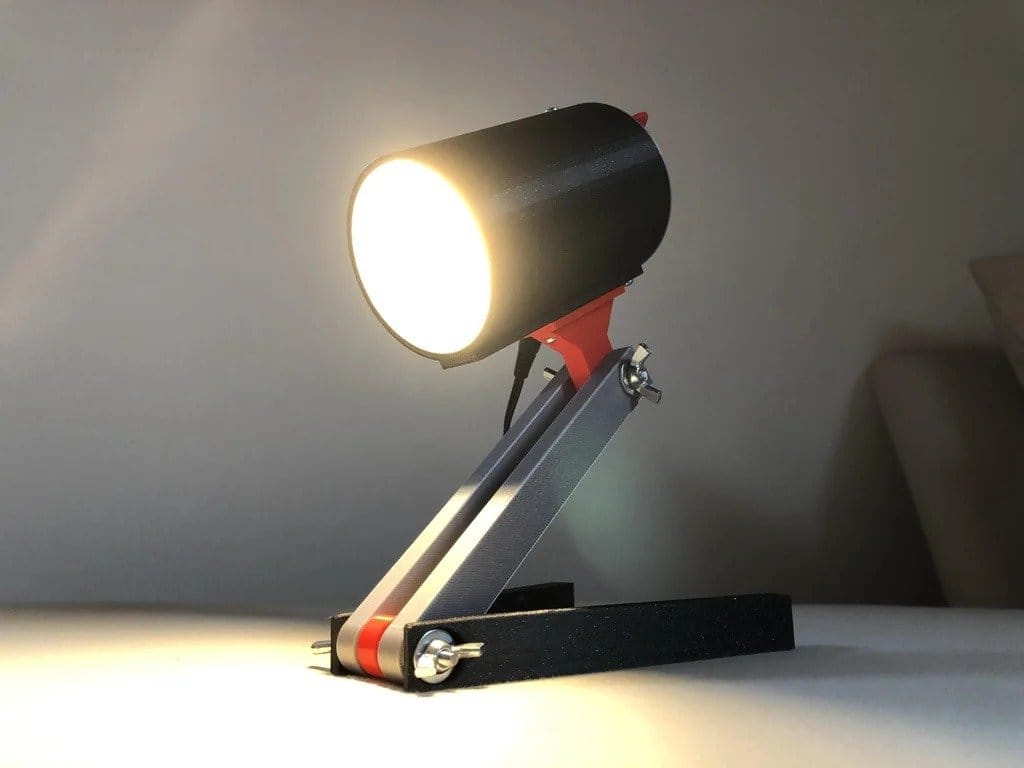

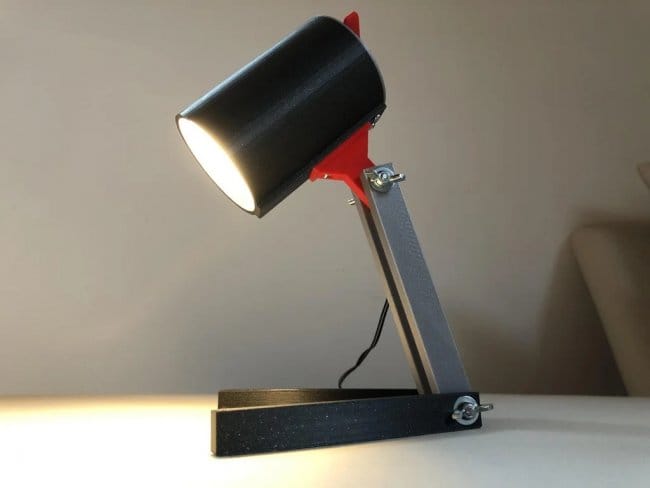

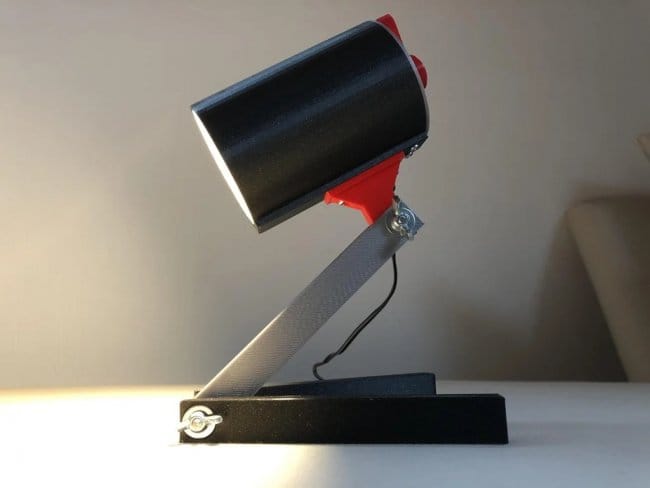

Все готово. Светильник работает от сетевого адаптера питания 12 В.
