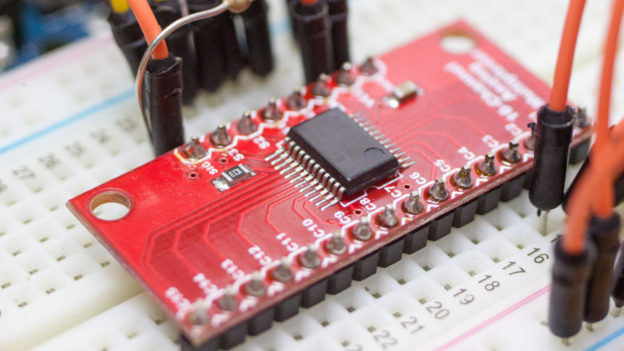

6 kanalų analoginis multiplekseris CD74HC4067

Multiplekseris yra kažkas panašaus į jungiklį, jis turi vieną signalo įėjimą arba išėjimą, kuris yra prijungtas prie vieno iš 16 įėjimų ar išėjimų, atsižvelgiant į valdymo įėjimų būseną.

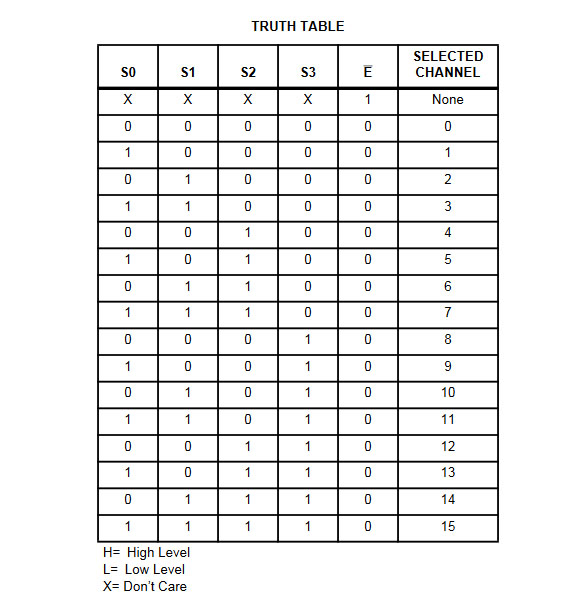

čia lentelė iš duomenų lapo (datasheet).

Iš jo matyti, kad jei valdymo įėjimai Sx yra loginiai 0, tada signalo įvestis yra prijungta 0 prie multiplekserio įvesties, o jei 8, tada atitinkamai prie 8-osios įvesties.

O įvestis E, tai yra mikroschemos įjungimas, jei jame yra loginis vienetas, tada niekas nėra prie nieko ne sujungia.

Prijungimas prie Arduino

•

Modulio valdymo įėjimai yra prijungti prie bet kokių laisvų Arduino išėjimų, modulio E įvestis gali būti prijungta prie žemės arba prijungta prie Arduino išvesties, kad būtų galima išjungti mikroschemą. Multiplekserio signalo įvestis / išvestis yra prijungta prie analoginės Arduino įvesties.

---

Kodas:

#define EN 3
#define S0 4
#define S1 5
#define S2 6
#define S3 7
#define SIG A0


void setup(){
  Serial.begin(9600);

  pinMode(S0, OUTPUT);
  pinMode(S1, OUTPUT);
  pinMode(S2, OUTPUT);
  pinMode(S3, OUTPUT);

  digitalWrite(S0, LOW);
  digitalWrite(S1, LOW);
  digitalWrite(S2, LOW);
  digitalWrite(S3, LOW);

  pinMode(EN, OUTPUT);
  digitalWrite(EN, LOW);
}
void loop(){
  //Loop through and read all 16 values
  //Reports back Value at channel 6 is: 346
  for(int i = 0; i < 16; i ++){
//    Serial.print("Value at channel ");
//    Serial.print(i);
//    Serial.print(": ");
    Serial.print(readMux(i));
    Serial.print(". ");
  }
  Serial.println();
  delay(100);
}

int readMux(int channel){
  int controlPin[] = {S0, S1, S2, S3};

  int muxChannel[16][4]={
    {0,0,0,0}, //channel 0
    {1,0,0,0}, //channel 1
    {0,1,0,0}, //channel 2
    {1,1,0,0}, //channel 3
    {0,0,1,0}, //channel 4
    {1,0,1,0}, //channel 5
    {0,1,1,0}, //channel 6
    {1,1,1,0}, //channel 7
    {0,0,0,1}, //channel 8
    {1,0,0,1}, //channel 9
    {0,1,0,1}, //channel 10
    {1,1,0,1}, //channel 11
    {0,0,1,1}, //channel 12
    {1,0,1,1}, //channel 13
    {0,1,1,1}, //channel 14
    {1,1,1,1}  //channel 15
  };

  //loop through the 4 sig
  for(int i = 0; i < 4; i ++){
    digitalWrite(controlPin[i], muxChannel[channel][i]);
  }

  //read the value at the SIG pin
  int val = analogRead(SIG);

  //return the value
  return val;
}

---
